Kirmen Studio simülasyonu: basınçlı kapta polar, çevresel ve helisel sarım

Kirmen

Wind the Future, Layer by Layer.

G-code üretimi ve 3D simülasyon: hızlı, doğrulanmış ve öğrenmesi kolay sarım.

Kirmen StudioSarım yazılımıPilot sürümKirmen DesktopMasaüstü modüler sarım makinesiGeliştiriliyor
Demo / pilot talebiMakine planı

Kirmen Ailesi

Kirmen, Medinstech'in kompozit filament sarım ürün ailesidir: Kirmen Studio sarım yazılımı ve Kirmen Desktop masaüstü sarım makinesi. Filament sarımda reçine emdirilmiş sürekli lifler (karbon, cam, aramid), CNC kontrollü bir göz ile belirli açılarda dönen bir mandrelin üzerine katman katman serilir. Sonuç: hafif, yüksek dayanımlı ve içi boş kompozit parçalar.

Kullanım alanları
Basınçlı tanklar (hidrojen, CNG, solunum tüpleri)Borular ve tahrik milleriHafif yapı parçalarıYalıtkan borular ve direklerMerdaneler ve silindirlerPrototip ve test numuneleri

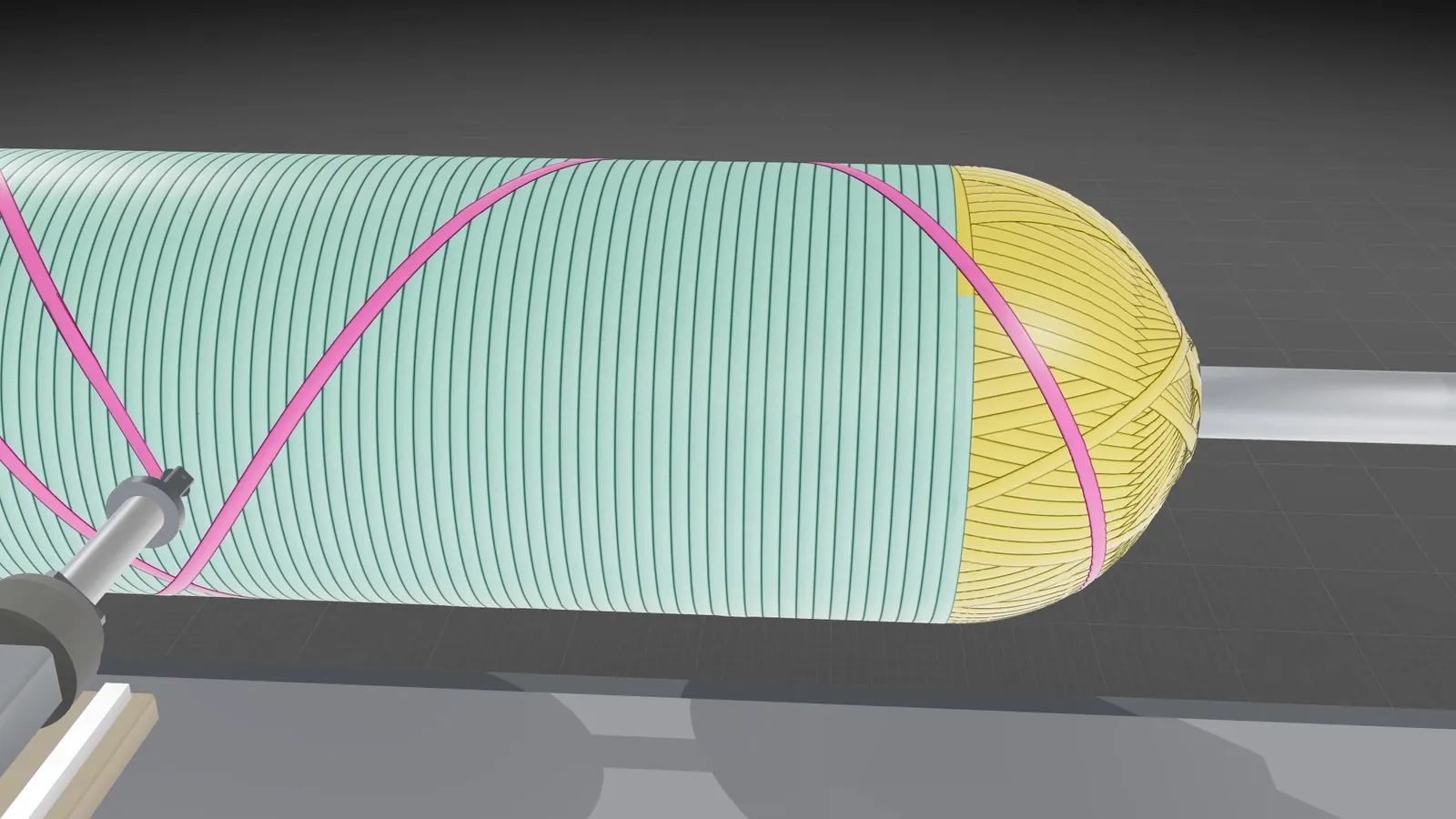

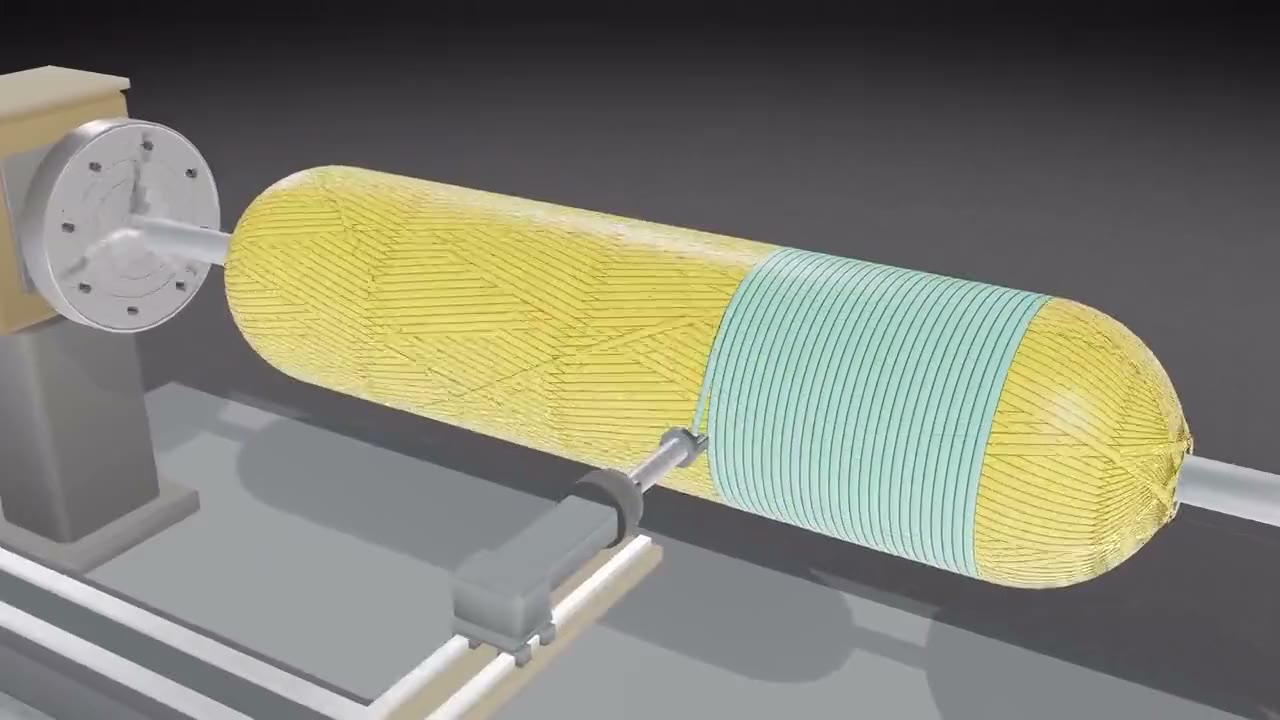

Kirmen Studio simülasyonunda polar, çevresel ve helisel katmanlı basınçlı kap
Yazılım · Pilot sürüm

Kirmen Studio

Kompozit filament sarım için G-code üreten ve bu programı makinede çalıştırmadan önce 3D simüle eden Windows uygulaması.

  • Parametreden G-code'aG-code saniyeler içinde hazır: çevresel, helisel ve polar sarım parametrelerini girmeniz yeterli.
  • Gerçekçi 3D simülasyonMakineyi, mandreli ve her lif bandını birebir, katman katman izleyin.
  • Üretimden önce doğrulamaKapsama, açı, kalınlık, kayma ve kafa erişimi analizleri ve PDF üretim raporu.
  • Kendi makinenizMakine profilinizi tanımlayın. Fanuc, Siemens, Mitsubishi, Heidenhain ve ISO çıktısı alın.
  • Öğrenmesi kolayŞablon sihirbazı, örnek projeler, Türkçe ve İngilizce arayüz.
Demo / pilot talebiWindows 10 / 11 · 64-bitLisanslı pilot sürüm: kurulum dosyası pilot kullanıcılara gönderilir.
Kirmen Studio

Sarım Tipleri

Çevresel
≈ 90°

Çevresel

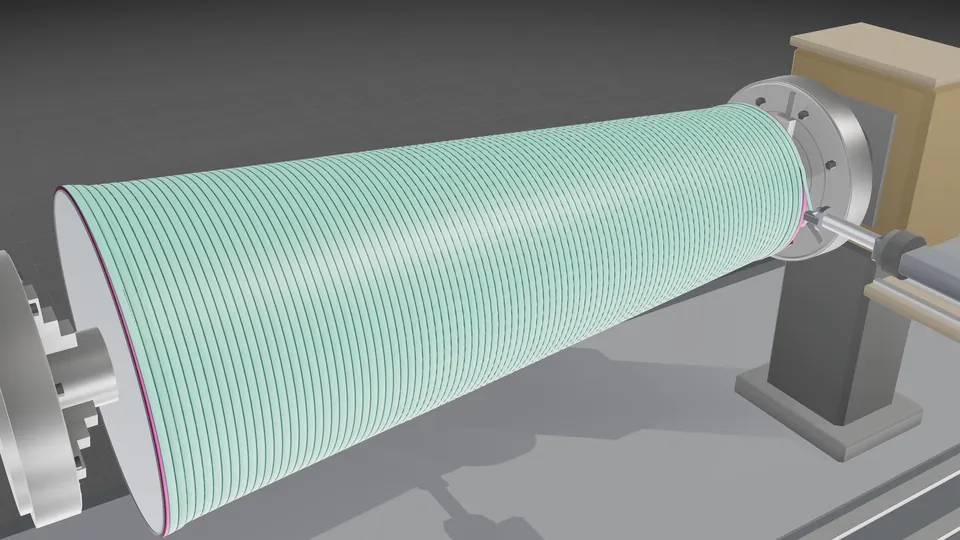

Çevresel sarım, cidara çevre yönünde dayanım verir. Bölgesel sarım ve uç kilit turu seçenekleri.

Helisel
p/k deseni

Helisel

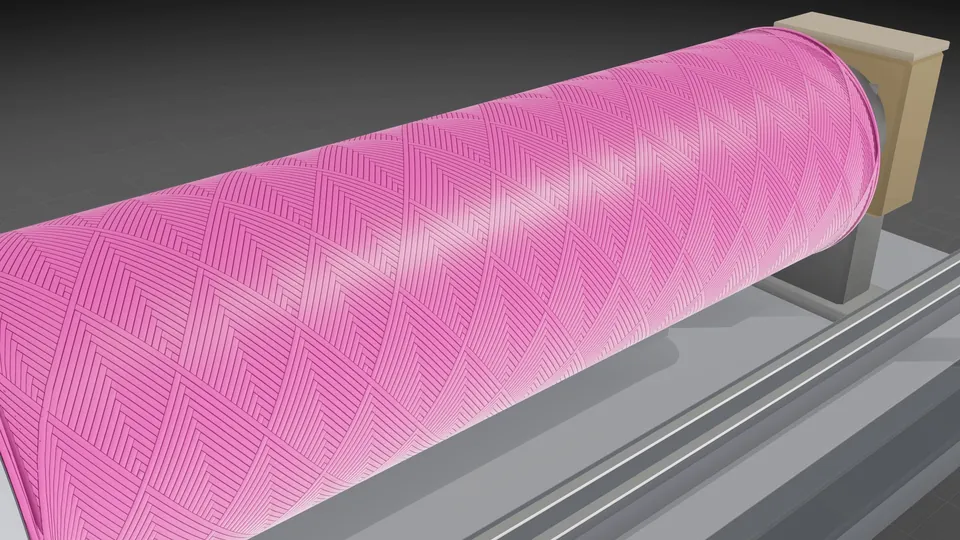

Açılı sarım, p/k desen notasyonu ve Desen Bulucu ile homojen kaplama.

Polar
Kubbeden kubbeye

Polar

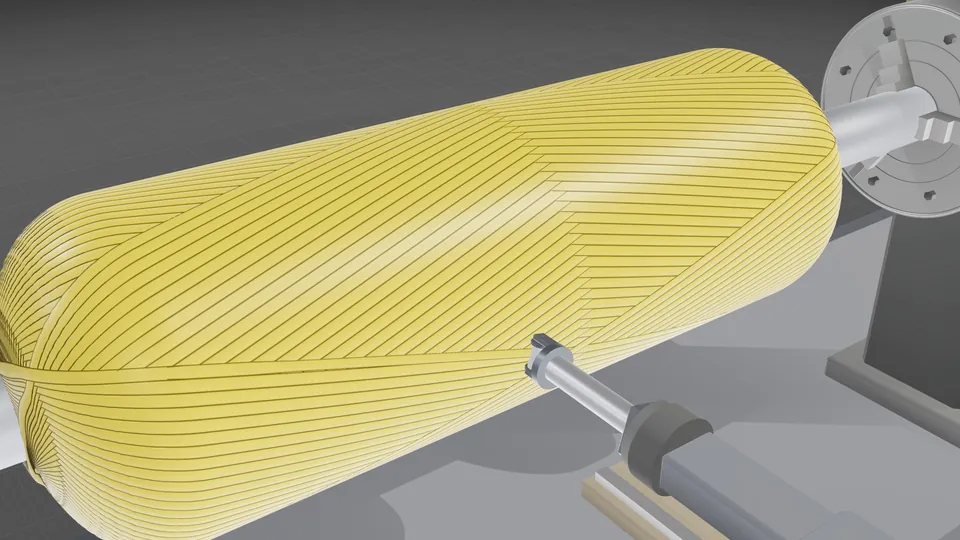

Basınçlı kaplarda kutuptan kutba sarım. Jeodezik ve jeodezik olmayan yörünge, otomatik desen seçimi.

Kubbe üzerinden helisel
Basınçlı kap

Kubbe üzerinden helisel

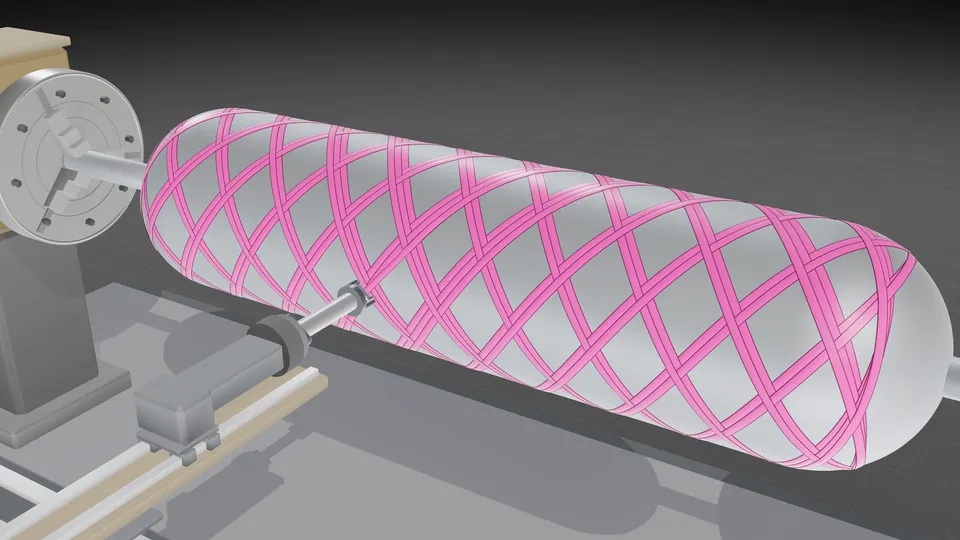

Lif ekvatorda durmaz, kubbede kendi dönüş çemberinde döner.

Seçenekler
Bölgesel sarımSürtünmeyle uç dönüşüKonik ve STL profilAsimetrik kubbe açıklığıTek taraftan bağlı kapKesintisiz katman geçişi

Görseller Kirmen Studio'nun kendi simülasyonundan. Renkler katmanları ayırt etmek için kullanılan bilgilendirici lif gösterimidir.

İş akışı

Parametreden Makineye

  1. 01MakineProfilinizi seçin ya da şablondan oluşturun.
  2. 02MandrelSilindir, basınçlı kap, konik ya da STL profil.
  3. 03Sarım görevleriKatmanları sırayla ekleyin: çevresel, helisel, polar.
  4. 04G-code üretTek tıkla, makinenizin kontrol ünitesi lehçesinde.
  5. 05Simüle et, doğrula, kaydet3D simülasyon ve raporlarla kontrol edip CNC dosyasını kaydedin.

Simülasyon, üretilen G-code'un kendisinden kurulur. Ekranda görülen, makineye gidecek programdır.

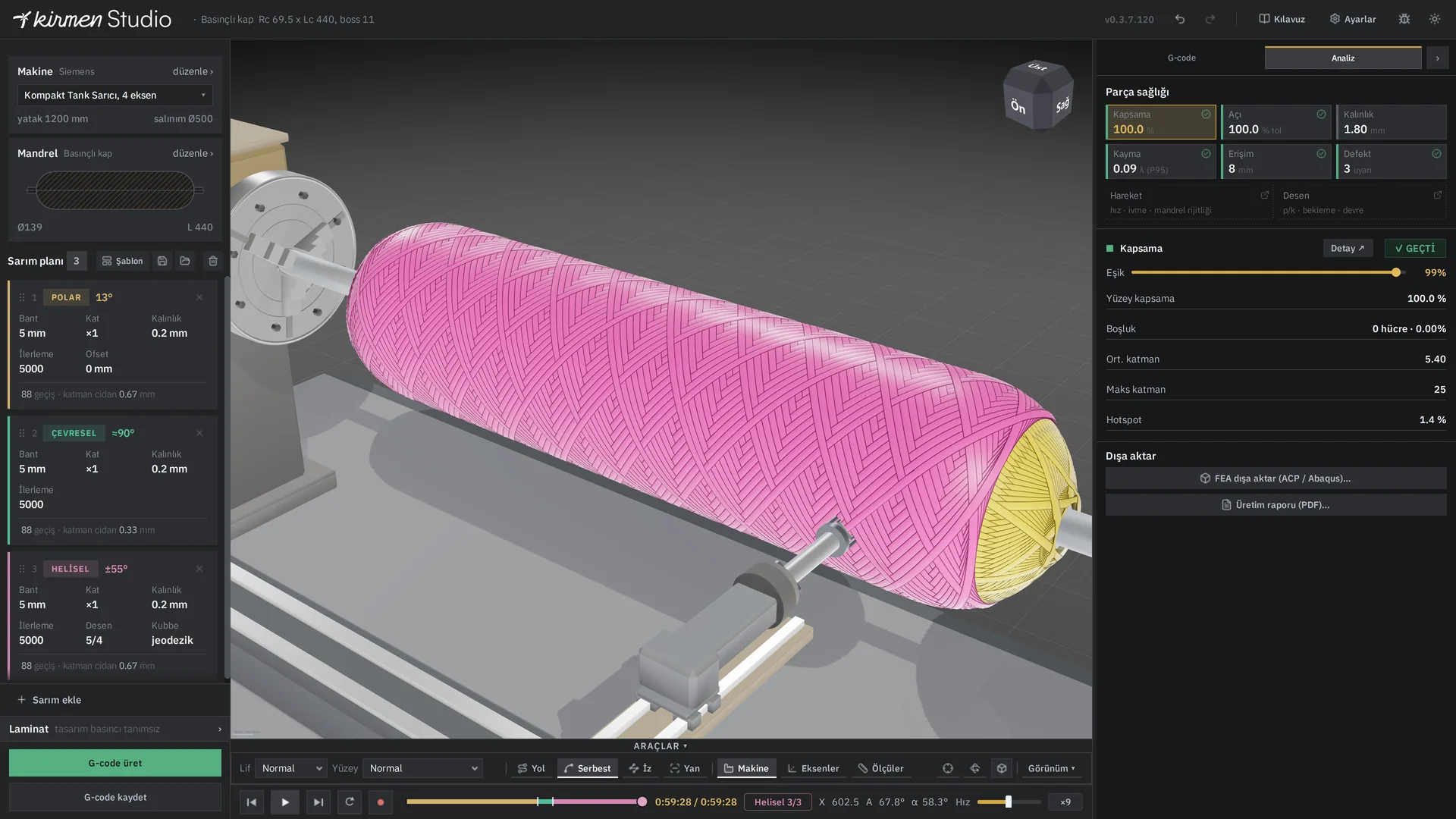

Kirmen Studio ana penceresi
Tek pencere: makine, mandrel ve katmanlar solda, 3D simülasyon ortada, G-code ve analiz sağda.
Analiz ve raporlar

Üretmeden Önce Görün

01KapsamaKatman katman boşluk ve bindirme bölgeleri.
02AçıGerçekleşen sarım açısının hedeften sapması.
03KalınlıkCidar kalınlığı birikimi ve kubbe yığılması.
04KaymaLifin yüzeyde tutunup tutunmadığı (sürtünme sınırı).
05ErişimSarım kafasının parçaya çarpıp çarpmadığı.
06DefektBoşluk ve yığılma bölgelerinin listesi.

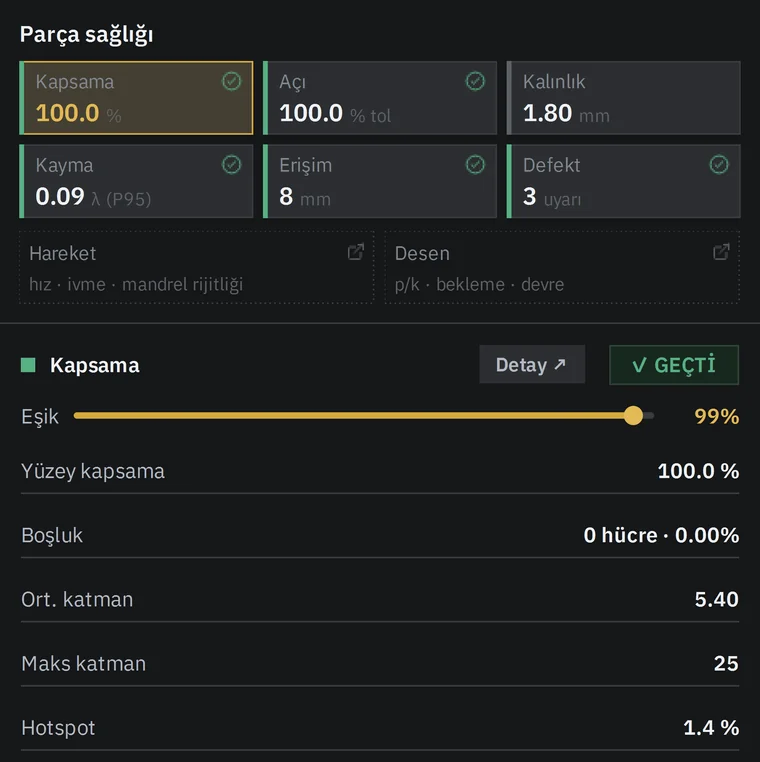

Parça sağlığı paneli

Dışa aktarma: PDF üretim raporu · ANSYS ACP ve Abaqus için CSV tablosu · MP4/GIF video

Kaplama · kalınlık haritası

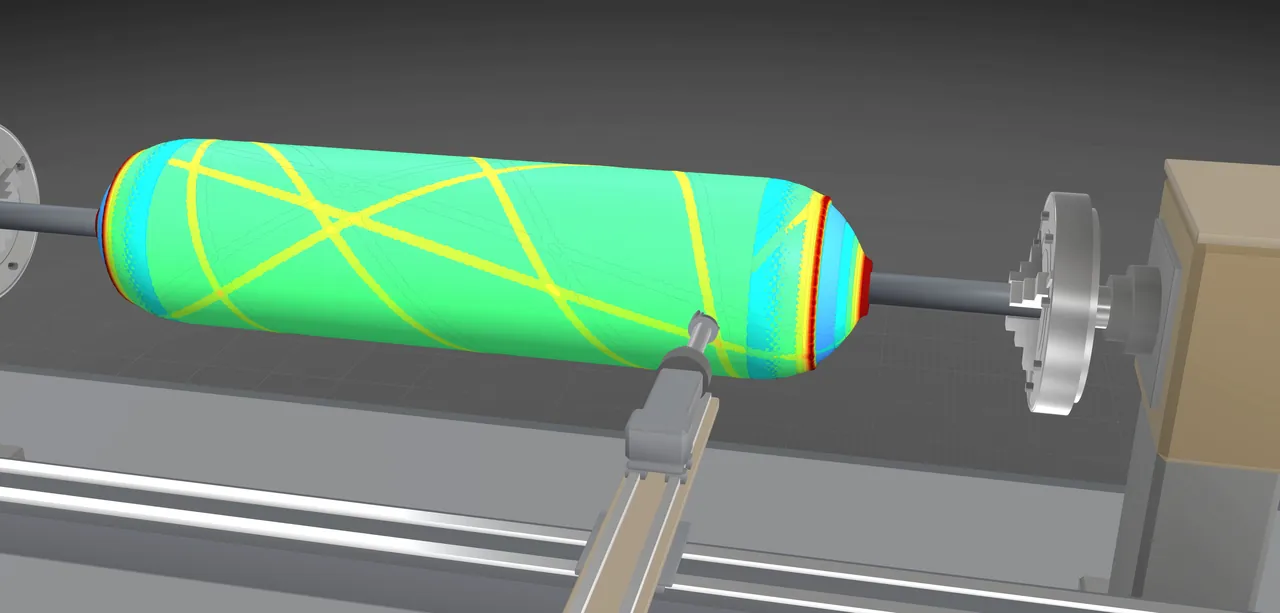

Kaplama · kalınlık haritası: Her kat ayrı renkte ve alan payıyla, kırmızı alanlar boşluktur.

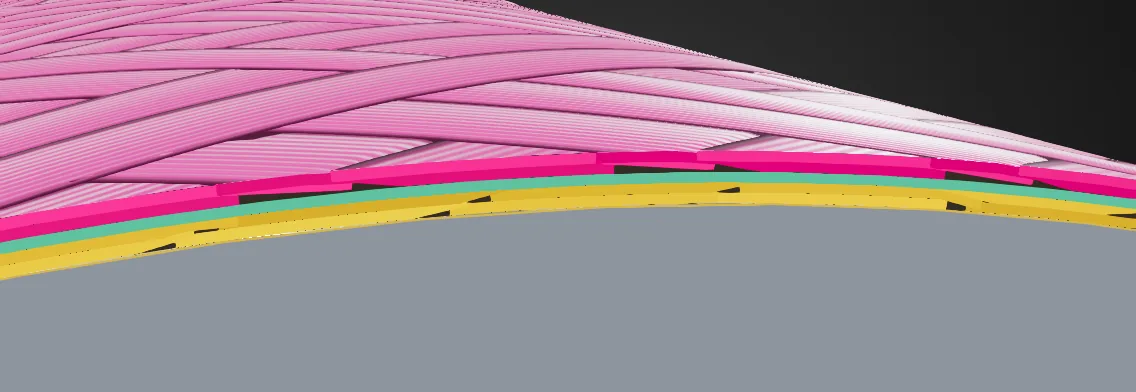

Kesit
Kesit: İstenen noktada katmanlar ve cidar kalınlığı (polar · çevresel · helisel).
Kafa yolu ve yan görünüş

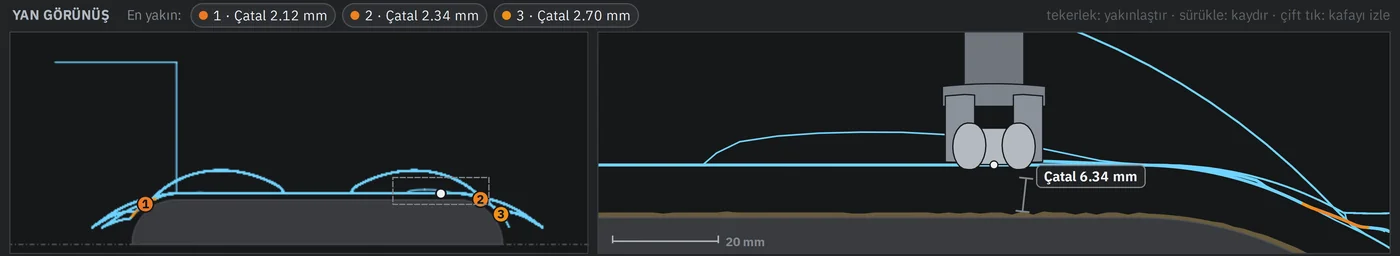

Kafa yolu ve yan görünüş: Sarım kafasının yolu, parçaya en çok yaklaştığı yerler (mm) ve o anki laminatla gerçek ölçekli yan kesit.
Post-processor'lar

Desteklenen Kontrol Üniteleri

  • FanucAlt program sıkıştırma: M98
  • Siemens Sinumerik 840D / 828DAlt program sıkıştırma: REPEAT
  • Mitsubishi M800Alt program sıkıştırma: M98 / M99
  • Heidenhain iTNC 640Alt program sıkıştırma: LBL (Klartext .H)
  • ISO (LinuxCNC, Mach3)Alt program sıkıştırma: —

Alt program sıkıştırma CNC dosyasını küçültür: çevresel sarımda yaklaşık %70, helisel ve polar sarımda %90'ın üstünde. Kapatılırsa düz program yazılır. ISO dışındaki lehçeler Endüstriyel Üretim & Post modülüyle gelir.

Yükseltme yolu
  1. Sonraki sürümler
    Çeşitli modüler kafalarDeğiştirilebilir, yenilikçi modüller
  2. Laboratuvar seti
    Islak sarımIsıtmalı, tamburlu reçine banyosu
    Aktif tansiyonYük hücreli kapalı çevrim, 5–50 N
  3. Eğitim seti
    Kuru sarım kafasıKuru lif ve towpreg, pasif tansiyon
  4. Her sette
    Platform2 eksenle başlar, kitle 4 eksene yükseltilir · Ø150 × 600 mm sarım alanı · kilitli koruma kapağı

Plan şeması. Değerler tasarım hedefidir ve prototip testleriyle değişebilir.

DonanımGeliştiriliyor

Kirmen Desktop: Masaüstü Modüler Sarım Makinesi

Kirmen Studio ile birlikte tasarlanan, laboratuvar ve atölye ölçeğinde sarım platformu. Platform hareketi sağlar, işi takılan modül yapar.

Tasarım hedefleri
  1. 1Aletsiz kafa değişimiKafa bir dakikadan kısa sürede değişir ve makine takılı kafayı tanır.
  2. 2Kuru ve ıslak sarımKarbon (1k–12k) ve cam lif, 2–6 mm bant genişliği.
  3. 3Güvenli, standart prizle çalışır230 V tek faz. Kapak açıkken hiçbir eksen hareket etmez.
  4. 4Kirmen Studio ile birlikteMakine profili yazılımda hazır gelir, program kontrol ünitesinde dosyadan çalışır.
Hedef kitle

Kimler İçin?

01Üniversite laboratuvarlarıNumune üretimi, Ar-Ge ve kompozit eğitimi.
02Kompozit üreticileriTank, boru ve mil üretiminde hızlı program hazırlama ve doğrulama.
03Öğrenci takımlarıYarışma projelerinin yapı parçaları ve tankları için erişilebilir çözüm.
04Ar-Ge ve prototip atölyeleriPrototip ve küçük seri parçalar için doğrulanmış sarım programları.
05Maker'lar ve DIY makine yapanlarKendi makinesini kuranlar için hazır, profesyonel yazılım.
06Makine üreticileri (OEM)Kendi makinelerine entegre edebilecekleri yazılım lisansı.
Aşamalar

Yol Haritası

  1. MevcutKirmen Studio pilot sürümüÇevresel, helisel ve polar sarım · 3D simülasyon ve analiz raporları · 5 kontrol ünitesi lehçesi
  2. Devam ediyorPilot programı ve makine tasarımıPilot programı başlıyor: Kirmen Studio'yu denemek isteyen firma ve üniversitelerle görüşüyoruz. Makinenin gereksinimleri ve mekanik tasarımı sürüyor.
  3. SıradakiKirmen Desktop prototipiTezgâh denemeleri, prototip üretimi ve testler.
  4. ArdındanKirmen Desktop ilk sürümSarım platformu, eğitim ve laboratuvar setleri.
  5. SonraEk modüllerPlatformu genişleten yeni modüller.

Pilot programına katılın.

Pilot programı yeni başlıyor. Kirmen Studio'yu denemek isteyen firma ve üniversitelerle görüşüyoruz. Makine planını da konuşabiliriz. Bize yazın.

Demo / pilot talebiİletişim sayfası[email protected]
